  • 实践教学安排

       0、课程实习安排与注意事项

       1、实习计划下载

       2、课程实习作业提交方式

       3、第一次课程实习作业(2005年9月29号)

       4、第二次课程实习作业(2005年10月20号)

       5、第三次课程实习作业(2005年11月3号)

       6、第四次课程实习作业(2005年11月9号)

       7、GIS课程期末大作业(2005年11月24号)





课程实习安排与注意事项

Top

时间安排

参照GIS课程进度安排以及2005-2006第一学期北京大学校历(校历地址),GIS实习课程从校历第4周开始(2005年9月29号),校历第14周结束(2005年12月8日),总计10次课程(已去除国庆节长假占去的一次课程);


上课时间和地点

星期四 1-2节;计算中心4#机房(id:dk41-2/pwd:dk2005)


其它注意事项

学生最好有一定的C或者C++程序设计基础,以及Windows编程的概念,熟悉Visual C++、C#、Delphi等的更佳 ;




课程作业提交方式

Top

提交内容

除了每次实习要求的提交内容外,请添加一个说明文档(.doc或者.txt),简要说明作业完成步骤及思路;


打包方法

每次作业放在一个文件夹中,命名要求为:作业名_姓名_学号;然后使用RAR或者ZIP格式压缩后通过邮件附件发送给助教;


打包示例

GIS地图发布与输出_孙悟空_10312802.zip


接收作业的邮箱

skyswind@pku.edu.cn


提交时间

在助教要求的最后期限前(不含当天)提交有效,以发送时间戳为准;




第一次课程作业:GIS数据的读写与显示操作

Top

安排时间

校历第4周(9月29日)、第6周(10月13日)


实习内容

实现对GIS基础地图数据的读写和显示,包括矢量和栅格数据的读写;地图的显示、放大、缩小、漫游以及全图等操作


实验数据及格式

(1)矢量地图数据文件格式: AutoCAD的DXF数据文件格式(*.dxf);
(2)栅格地图数据文件格式: USGS的DEM栅格数据格式(*.dem);

详细文件结构,请见"课程实习计划书",点击这里下载!


编程环境

可以使用Visual C++,Visual Basic,C#,Delphi等语言,在Visual Studio .NET2003或者Delphi中采用Windows编程技术实现;


实习要求

a.基本要求:可以实现对指定格式GIS矢量数据文件的读取和显示(全图、简单放大/缩小、输入偏移漫游等);使用灰色调色板实现GIS栅格数据文件的读取和显示操作;
b.附加要求:1)能够使用符号用于矢量数据的表现; 2)使用调色板技术对栅格数据进行表现; 3)实现矩形放大、中心缩放、鼠标漫游;
c.注意事项:不可采用已有的GIS二次开发组件实现作业要求;


成绩及评判标准

本次实习占总共实习成绩的10分;最多不超过12分(附加分)
评判标准: a. 实现基本要求:8分;b. 实现任意一项附加要求:+3分;c.最后成绩不超过12分;


作业提交时间

实习课第3周上课(10月20日)之前;

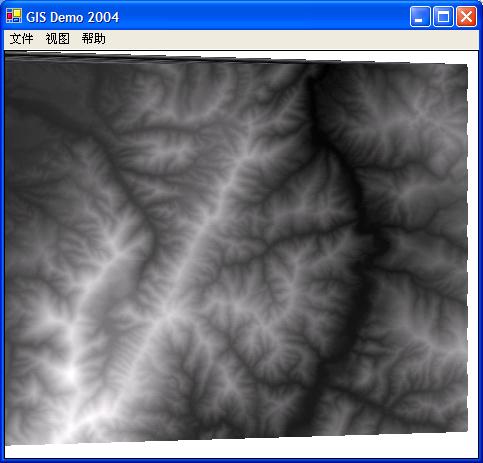

示例图示


GISDemo 1#

GISDemo 2#

相关下载

测试数据下载:      china.dxf    8933.dem

示例代码下载:      VC6示例    VS.NET 2003 C#示例

例子程序下载:      VC 6 Demo    VS.NET 2003 C# Demo


其它相关资料

USGS DEM文件结构:      Standards for USGS DEM.pdf




第二次课程作业:GIS数据的获取与预处理(ArcGIS 9)

Top

安排时间

校历第7周(10月20日)、第8周(10月27日)


实习内容

A、通过对扫描后的地图进行屏幕矢量化,从中提取特定的地图及属性信息;需要提取的数据有:城市建筑物、道路和桥梁、河流、地名名称、对面控制点以及等高线数据等;
B、使用(A)中获得的等高线和地面控制点数据,通过插值生成数字高程模型(DEM)栅格数据;


实验数据及格式

地图矢量化用的扫描底图分为ERDAS IMG格式以及BMP两种格式;

其中ERDAS IMG格式底图含有地图范围信息(建议使用);BMP格式的底图范围信息需要在导入ArcGIS后设定;

点击这里下载!


实习环境

ArcGIS 9.0 Desktop(由美国ESRI公司免费提供)


实习要求

A、基本要求:从扫描的地图中取出如下图层(1)居民地;(2)道路;(3)水渠;(4)山峰;(5)铁路;(6)高程控制点;(7)林地;(8)水库;

  利用高程控制点插值生成该地区的数字高程模型(DEM)数据;

B、附加要求:(1)提取出等高线图层;(2)可以使用合适、美观的图形符号表现地图;

C、注意事项:(无)


成绩及评判标准

本次实习占总共实习成绩的10分;最多不超过12分(附加分)


评判标准:

      a、实现基本要求得8分;

      b、实现任意一项附加要求:+2分;

      c、最后成绩不超过12分;


作业提交时间

校历第10周上课(11月10日)之前;


示例图示


扫描地图

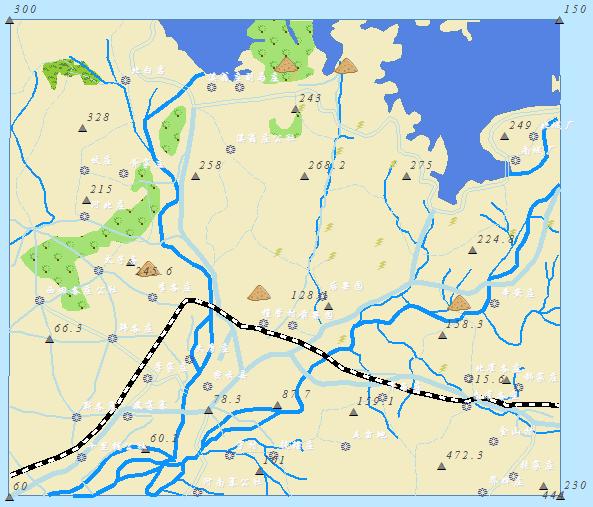

结果数据及表现效果样例

相关下载

扫描地图下载:     扫描地图.rar



其它相关资料

注意:以下资料来自ArcGIS 9.0 Desktop产品文档 at arcgis.9966.org

第二次课程实习PPT:   GIS数据的获取与预处理.ppt

※ArcGIS基本概念介绍:  What_Is_ArcGIS.pdf

※ArcGIS入门:                  Getting_Started_with_ArcGIS.pdf

※ArcMap使用介绍:                      Using_ArcMap.pdf

※如何在ArcGIS中编辑地图:       Editing_in_ArcMap.pdf

※如何在ArcGIS中进行空间分析:   Using_Spatial_Analyst.pdf

※如何在ArcGIS中进行3D分析:  Using_3D_Analyst.pdf




第三次课程作业:GIS矢量空间查询与空间分析(ArcGIS 9)

Top

安排时间

校历第9周(11月3日)


实习内容

A、基于空间关系的查询

      (1)距离空间关系查询

      (2)方位空间关系查询

      (3)拓扑空间关系查询

      (4)查询的组合与复杂查询


B、矢量数据的空间分析

      (1)缓冲区(Buffer)分析

      (2)叠加分析(Overlay)分析



实验数据及格式

使用每位同学自己第二次实习得到的结果数据,进行第三次课程实习;



实习环境

ArcGIS 9.0 Desktop(由美国ESRI公司免费提供)

※需要Spatial Analyst模块,在安装的时候可以选择



实习要求

A、基本要求:要求亲自练习一遍讲义中提到的各种矢量空间关系查询和空间分析方法;并且选择其中的一种,用文档说明这个算法操作结果的含义(可以参考讲义中的写法,包括输入参数、输出参数、结果含义说明、计算过程分析等

B、附加要求:(无)

C、注意事项:这次实习不计成绩,实习的内容都靠大家自觉,因为最后一次作业要用到这次实习学习到的方法;


成绩及评判标准

本次实习不参加计算成绩,但是希望每位同学都要认真完成;


作业提交时间

校历第11周上课(11月17日)之前;


示例图示


(无)

相关下载



其它相关资料

注意:以下资料来自ArcGIS 9.0 Desktop产品文档 at arcgis.9966.org

第三次课程实习PPT:   GIS矢量空间分析和查询.ppt

※如何在ArcGIS中进行空间分析:   Using_Spatial_Analyst.pdf




第四次课程作业:栅格数据的空间分析(ArcGIS 9)

Top

安排时间

校历第10周(11月10日)


实习内容

A、栅格空间分析

      (1)坡度栅格空间分析

      (2)坡向栅格空间分析

      (3)土石方计算分析

      (4)可视域空间分析

      (5)栅格表面点插值操作



实验数据及格式

使用每位同学自己第二次实习得到的结果数据,进行第四次课程实习;



实习环境

ArcGIS 9.0 Desktop(由美国ESRI公司免费提供)

※需要Spatial Analyst模块,在安装的时候可以选择



实习要求

A、基本要求:要求亲自练习一遍讲义中提到的各种栅格空间分析方法;并且选择其中的一种,用文档说明这个算法操作结果的含义(可以参考讲义中的写法,包括输入参数、输出参数、结果含义说明、计算过程分析等

B、附加要求:(无)

C、注意事项:这次实习不计成绩,实习的内容都靠大家自觉,因为最后一次作业要用到这次实习学习到的方法;


成绩及评判标准

本次实习不参加计算成绩,但是希望每位同学都要认真完成;


作业提交时间

校历第11周上课(11月17日)之前;


示例图示


(无)

相关下载



其它相关资料

注意:以下资料来自ArcGIS 9.0 Desktop产品文档 at arcgis.9966.org

第四次课程实习PPT:   栅格空间分析

※如何在ArcGIS中进行空间分析:   Using_Spatial_Analyst.pdf




2005GIS课程期末作业

Top

安排时间

2005年11月24日 - 2005年12月29日


实习内容(详情见课程实习作业说明)

A、基于空间关系的查询

B、矢量空间分析

C、栅格空间分析

D、地图拼版设计与输出



实验数据及格式

使用课程助教提供的实验数据,点击这里可以下载



实习环境

ArcGIS 9.0 Desktop(由美国ESRI公司免费提供)

※需要Spatial Analyst模块,在安装的时候可以选择



实习要求

A、独力完成,并安要求书写实习步骤文档,否则视为不合格的作业;

B、按照课程作业说明文档中的要求,提交必需的内容,点击这里下载课程作业说明文档;


成绩及评判标准

本次实习10分,没有附加分;

评分标准: (1)完成基本要求: 8分;

                      (2)图层符号及配色效果:+1分;

                      (3)完善的过程说明文档:+1分;


作业提交时间

校历第11周上课(11月16日)之前;


示例图示

(无)

相关下载

课程作业说明文档

课程作业实验数据



其它相关资料

注意:以下资料来自ArcGIS 9.0 Desktop产品文档 at arcgis.9966.org

※如何在ArcGIS中进行空间分析:   Using_Spatial_Analyst.pdf


                                                                                                        Top



  • 作业习题--课后练习





第一章 地理信息系统概论

名词解释:

  • 信息

  • 数据

  • 地理信息系统

问答与思考题:

  • 简述地理信息系统的主要组成部分以及各个部分的主要功能。

  • 简述地理信息系统的发展过程,特别是我国地理信息的发展

  • 论述地理信息系统的发展动态。


第二章 从现实世界到比特世界


问答与思考题:

  • 论述地理信息系统对现实世界的抽象过程。

  • 简述空间认知的主要内容。

  • 简述GIS空间数据建模的内容和分类。

第三章 空间数据模型


名词解释:

  • 空间数据模型

  • 场模型

  • 栅格数据模型

  • 要素模型

问答与思考题:

  • 比较分析场模型和要素模型。

  • 简述空间关系分析内容和方法。

  • 论述当前新型空间数据模型的研究现状和研究趋势。

第四章 空间参照系统和地图投影


问答与思考题:

  • 什么是空间参照系统和地图投影?GIS为什么需要空间参照系统和地图投影?

  • 简述主要的地图投影的主要类型及其特点。

  • 什么是高斯-克吕格投影?

  • 简述国家基本比例尺地形图的图幅分幅和编号系统。

第五章 GIS中的数据


名词解释:

  • 元数据

问答与思考题:

  • 简述空间数据的测量尺度及其特点。

  • 简述空间数据误差的主要来源和质量控制方法。

  • 简述空间数据元数据的内容和作用。

第六章 空间数据获取与处理


问答与思考题:

  • 简述空间数据采集的主要方法。

  • 简述扫描矢量化的处理流程。

  • 数据录入的后处理主要包括那些内容。

  • 简述多边形拓扑关系的生成算法。

第七章 空间数据管理


名词解释:

  • 数据库

  • 矢量模型

  • 栅格模型

问答与思考题:

  • 简述栅格数据结构及其编码方法。

  • 简述矢量数据结构及其编码方法。

  • 比较分析栅格数据结构和矢量数据结构的优缺点。

  • 结合实际工作,论述如何对矢量数据结构和栅格数据结构进行选择。

  • 简述空间索引的概念和作用。

  • 简述空间信息查询的内容和方法。

第八章 空间分析


名词解释:

  • 缓冲区分析

问答与思考题:

  • 简述缓冲区分析的内容和主要作用。

  • 论述点、线、面数据之间的叠加分析的内容和方法。

  • 简述多边形叠加的主要类型和方式。

  • 简述网络拓扑结构和网络分析的主要功能。

  • 简述主要的空间插值方法并进行对比分析。

  • 结合一个实例,论述空间分析在GIS应用中的作用。

第九章 数字地学模型(DTM)与地形分析


名词解释:

  • DTM

  • TIN

问答与思考题:

  • DEM主要的标识模型有哪些?

  • TIN模型如何通过不规则点集生成TIN?

  • 如何通过DEM计算坡度、坡向、挖方、填方?

  • DEM分析的主要应用有哪些?

第十章 空间建模与空间决策支持


名词解释:

  • 空间决策支持系统

  • 专家系统

  • 知识推理

  • 空间数据挖掘

问答与思考题:

  • 结合一个实例,简述空间分析和空间建模的过程。

  • 简述空间数据挖掘的内容和主要方法。

第十一章 空间数据表现与地图制图


名词解释:

  • 可视化

  • 虚拟现实

问答与思考题:

  • 简述地图符号的类型和构成要素。

  • 简述专题地图的类型和主要表示方法。

  • 简述制图综合的概念、影响因素和主要方法。

  • 论述当前地图可视化的发展前沿。

第十二章 3S集成技术


问答与思考题:

  • 论述3S集成的作用和意义。

  • 简述3S集成的主要方法。

  • 结合一个实例,论述3S集成的具体应用。

第十三章 网络地理信息系统


问答与思考题:

  • 简述WebGIS的体系结构和主要实现方法

  • 论述网络地理信息系统的发展方向。

第十四章 地理信息系统应用实例


问答与思考题:

  • 结合自己的实际工作,论述一个地理信息系统的应用实例。

第十五章 地理信息系统应用项目组织和管理


问答与思考题:

  • 简述GIS应用的建立途径和项目周期。

  • 简述开发GIS应用的主要方式并进行比较分析。

第十六章 地理信息系统软件工程技术


名词解释:

  • 软件工程

  • 结构化方法

  • 面向对象方法

答与思考题:

  • 简述GIS需求分析的主要内容。

  • 简述GIS数据管理设计方案。


第十七章 地理信息系统标准


问答与思考题:

  • 简述目前主要的地理信息系统标准。

  • 简述OpenGIS规范的几个主要模型。


第十八章 地理信息系统和社会


问答与思考题:

  • 论述GIS社会化的趋势和主要问题。

  • 论述社会对GIS发展的影响。

 第十九章 地球信息科学和数字地球


问答与思考题:

  • 简述数字地球的主要内容和核心技术。

  • 什么是国家空间数据基础设施?
